| 参数/Parameters |
备注I Remarks |
||
| 外形尺寸 | Outline Dimension |
250.44*197.82*40.50
|
W*H*T(mm) |
| 显示尺寸 | Active Area |
210.43*157.82
|
W*H(mm) |
| 分辨率 | Resolution |
1024×768
|
DOTS |
| 显示视角 | Viewing Angle | IPS | |
| 工作电压 | Operating Voltage | DC:12V | |
| 显示屏亮度 | Brightness | 500CD/m2 | |
| 输入信号接口 | Input Interface | HDMI &VGA | |
| 触摸功能 | Touch Function | NOR &CTP | Optional |
| 音频输入 | Audio Input | ● | |
| 音频输出 | Audio Output | ● | |
| OSD 菜 单 | OSD MENU | ||
| 安装方式 | Installation method | 壁挂式 | |
| 内置喇叭 | Inner Speaker | × | |
| 温度 | Operating temperature | -20~70℃ | |
| Storage temperature | -30~80℃ | ||
| 备注/Remarks: | |||

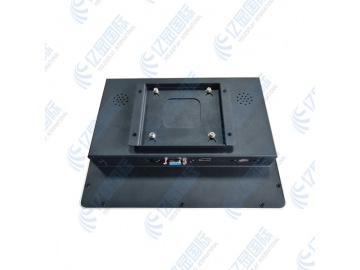

| 序号 / PIN | 定义/ Definition | 功能描述 / Functional Description |
| ① | DC-INPUT | DC12V Input,DC5.5*2.5MM |
| ② | AUDIO IN |
130 ~ 150mVRMS; 150Hz-15KHz @±3dB(1KHz 0dB reference signal) |
| ③ | VGA | VGA-DB15 |
| ④ | AUDIO OUT |
130 ~ 150mVRMS; 150Hz-15KHz @±3dB(1KHz 0dB reference signal) |
| ⑤ | HDMI |
HDMI 版本 1.4; 连接器类型：HDMI-A； |
| ⑥ | USB | 触摸屏 USB 接口； |
| ⑦ | KEY BOARD |
OSD 功能简单按键；支持相关参数调节； 支持多国语言：English,Russian,Deutsch,Français,Español,Italiano, Hollands,Finnish,Turkish,Polish,Portuguese,Brazilian Portuguese,繁體中文,简体中文,日本語,한국어; |
| ⑧ | SPEAKER |
内置 8Ω3W 喇叭， 100Hz-15KHz @±3dB(1KHz 0dB reference signal) |
