| 参数/Parameters |
备注I Remarks |
||
| 外形尺寸 | Outline Dimension | 184.22*119.22*40.5 | W*H*T(mm) |
| 显示尺寸 | Active Area |
154.21*85.92
|
W*H(mm) |
| 分辨率 | Resolution |
1024×600
|
DOTS |
| 显示视角 | Viewing Angle |
IPS
|
|
| 工作电压 | Operating Voltage | DC:12V | |
| 显示屏亮度 | Brightness | 500CD/m2 | |
| 输入信号接口 | Input Interface | HDMI &VGA | |
| 触摸功能 | Touch Function | NOR &CTP | Optional |
| 音频输入 | Audio Input | ● | |
| 音频输出 | Audio Output | ● | |
| OSD 菜 单 | OSD MENU | ||
| 安装方式 | Installation method | 壁挂式 | |
| 内置喇叭 | Inner Speaker | × | |
| 温度 | Operating temperature | -20~70℃ | |
| Storage temperature | -30~80℃ | ||
| 备注/Remarks: | |||

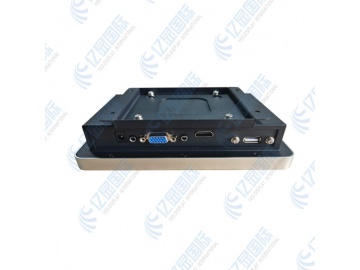

| 序号 / PIN | 定义/ Definition | 功能描述 / Functional Description |
| ① | DC-INPUT | DC12V Input,DC5.5*2.5MM |
| ② | AUDIO IN | 130 ~ 150mVRMS; |
| 150Hz-15KHz @±3dB(1KHz 0dB reference signal) | ||
| ③ | VGA | VGA-DB15 |
| ④ | AUDIO OUT | 130 ~ 150mVRMS; |
| 150Hz-15KHz @±3dB(1KHz 0dB reference signal) | ||
| ⑤ | HDMI | HDMI 版本 1.4; |
| 连接器类型：HDMI-A； | ||
| ⑥ | USB | 触摸屏 USB 接口； |
| ⑦ | KEY BOARD | OSD 功能简单按键； |
|
支持多国语言：English,Russian,Deutsch,Français,Español,Italiano,Hollands,Finnish, Turkish,Polish,Portuguese,Brazilian Portuguese,繁體中文,简体中文,日本語,한국어; |
||
| 支持相关参数调节； |
| 系统类目： | 工业显示 > 工业显示器 |
|---|---|
| 产品品牌： | Yes-Display (亿显国际) Yes-Display (亿显国际) Yes-Display (亿显国际) Yes-Display (亿显国际) |
| 产品系列： | 7.0" |
| 产品型号： | YS-M0700-BG01 |
| 关键描述： | 7.0”工业显示器一体机 (1024*600, IPS, 500CD/M2) |
| 产品标签： | 嵌入式工业显示器，壁挂式工业显示器，开放式工业显示器，电容触摸工业显示器 |
| 面板大类： | TFT-LCD |
| 面板小类： | IPS TFT-LCD |
| 面板尺寸： | 7" |
| 宽 高 比： | 16:9 (宽:高) |
| 分 辨 率： | 1024×600 |
| 显示亮度： | 500 cd/m² |
| 触摸类型： | 投射电容触摸屏 |
| 同时触点： | 5点触摸 |
| 电源类型： | 外置电源 |
| 额定电压： | DC 12V |
| 产品结构： | 带外壳 |
| 外壳材质： | 铝合金 |
| 安装方式： | 壁挂式，桌面式，嵌入式 |
| 工作温度： | -20 ~ 70 °C |
| 存储温度： | -30 ~ 80 °C |
| 三防等级： | 前壳：IP65， 后壳：IP65 |
| 安规认证： | CB (欧洲), CCC (中国), UL (美国) |
| 类型 | 文件名 | 大小 | 下载 |
|---|---|---|---|
 |
7.0寸(1024X600)工业显示器 YS-M0700-BG01_V1.0_SPEC 规格书.pdf | 931.2 K | 请联系我们索取 |
