工业串口屏是在TFT 显示模块上加上MCU及TFT控制器，该MCU负责接收远程主板送来的串口（Uart）指令，然后依据这些定义好的指令去显示出图片或是动画，远程主板上的MCU不需要为了繁琐的图片显示去编写复杂的程序，因此TFT工业串口屏实际上就是一种指令屏的架构。
TFT工业串口屏对主控端主要是透过RS232接口来通讯，如果主控端与TFT工业串口屏的距离很近（~30cm 内），可以将主控端MCU的Uart输出输入口直接接到LT7688串口屏上的Uart输出输入口。如果要达到较远距离的通讯效果，通常需要加上RS232的专用驱动芯片。
在使用串口屏之前必须要用上位机软件做开发， 使用公司提供了图文整合编译器（UartTFT_Tool.exe）及图文UI编辑器（UI_Editor.exe）两种上位机软件，两者都可以单独对工业串口屏进行设置及显示功能的开发，上位机软件开发时会将使用到的图片、文字、动画等信息产生Bin檔，开发者必须透过SPI Flash烧录器将Bin檔烧录到SPI Flash内，然后透过USB转Uart (RS232)的控制线对工业串口屏进行模拟，也就是做TFT屏显示画面的前期验证。
工业串口屏还支持用USB接口更新，可以用USB接口对MCU内部核心主程序或是SPI Flash进行数据更新，请参考升级说明。
5.1 Product Parameters / 产品参数
| MCU Chip-Set | 核心处理器 | 32 ARM MCU | 32 位双核处理器 |
| Protocol type | 协议类型 | UART/TTL | UART/TTL组态指令集 |
| Size | 尺寸 | 8.0inch | 8.0寸 |
| Resolution | 分辨率 | 800*600 | 800*600 |
| Storage Space | 存储空间 | 16Mbit | 标准:16Mbit(大小可选,最大支持1GBit) |
| Font library | 字库 | Built-in vector font, edge anti-aliasing processing, including any size bitmap ASCII, GBK, GB2312, | 内置矢量字体，边缘抗锯齿处理，包含任何大小点阵 ASCII、GBK、GB2312、 |
| Photo storage | 图片存储 | Support JPEG, PNG (half through/full through) compression, support arbitrary size image storage, support image rotation, zoom, zoom and other functions. The image compression ratio is different, this value will float up and down; | 支持 JPEG、PNG（半透/全透）压缩，支持任意大小图片存储，支持图片旋转、放大、缩小等功能。图片压缩比不同，此值会上下浮动; |
| color | 颜色 | 65K，16Bit RGB | 65K 色，16 位RGB |
| voltage | 电压 | 5.0V/3.3V | 5.0V/3.3V |
| Power consumption | 功耗 | Back Light Power ON：3.5W； Back Light Power off：1.6W | 背光最亮：3.5W； 关背光：1.6W |
| Communication interface | 通讯接口 | RS232/TTL(DefaultTTL) | RS232/TTL(出厂默认TTL) |
| Interface Specification | 接口规格 | PH2.5-6P | 标准:PH2.5-6P |
| Images download | 图片下载 | UAR | UAR |
| RTC | 实时时钟(RTC) | RTC | 支持倒计时、定时器、年月日等时间显示 |
| PC software | 配套上位机软件 | YS_UI_Editor_V3.0 | YS_UI_Editor_V3.0 |
5.2 LCD Display parameters / LCD显示屏参数

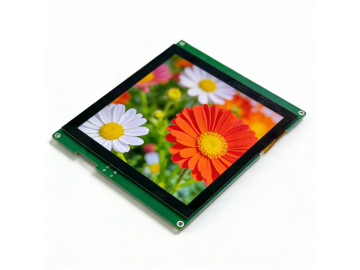

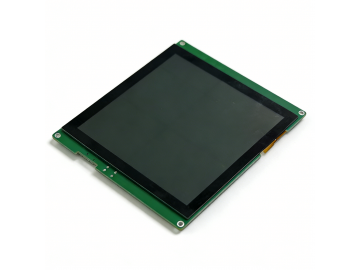

| LCD type | 显示器类型 | 8.0 inch display | TFT 8.0寸液晶显示屏 |
| Back light | 背光灯管 | LED | LED |
| brightness（cd/m²） | 亮度（cd/m²） | 220 | 220 |
| Back light life time（h） | 背光灯寿命（h） | >20,000 | >20,000 |
| contrast | 对比度 | 400:1 | 400:1 |
| View Angle（L/R/T/B） | 视角（L/R/T/B） | 70/70/60/70 | 70/70/60/70 |

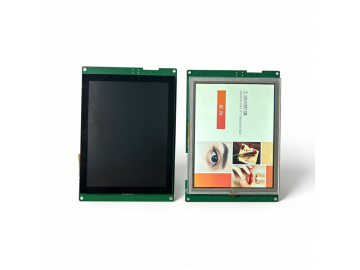

5.3 Touch Panel Parameters / 触控面板参数
| Touch panel type: | 触控类型: | RTP / CTP | 电阻触摸屏/ 电容触摸屏 |
| Touch Way: | 触控方式: | Single,touch | 单点、滑动触摸 |
| Light Transmittance: | 透光率: | 80% | 80%以上 |
| Touch Times | 触控次数 | 1,000,000 times | 单点 100 万次以上 |
5.4 Product application characteristics / 产品应用特点
| Learning cycle | 学习周期 | 10 minutes to get familiar with the development environment, 1 day to complete the man-machine interaction design | 10分钟熟悉开发环境，1天完成人机交互设计 |
| Program debugging | 程序调试 | The host computer is integrated with a "virtual serial port screen", which requires no hardware connection. | 上位机集成了“虚拟串口屏”，无需连接硬件， |
| Start-up time | 启动时间 | Power on the run, no system load time | 上电即运行，无系统加载时间 |
| Configuration control | 组态控件 | Has buttons, text, drop-down menu, progress bar, slider, instrument, animation, two-dimensional code, curve, circular progress bar and other configuration controls | 拥有按钮、文本、下拉菜单、进度条、滑块、仪表、动画、二维码、曲线、圆形进度条等各种组态控件 |
| Online upgrade | 在线升级 | Support screen engineering picture, firmware, user MCU firmware online USB upgrade | 支持屏幕工程图片、固件、用户 MCU 固件在线USB升级 |
| Layer technology | 图层技术 | System built-in multiple display layers, switching faster | 系统内置多个显示图层，切换速度更快 |
| reliability | 可靠性 | The products have passed the industry standard high and low temperature, ESD, group pulse and radiation tests | 产品均通过行业标准的高低温、ESD、群脉冲和辐射等测试 |
| Life time | 生命周期 | In stock | 持续稳定供货,不断货 |
5.5 Environmental testing and certification / 环境实验与认证
| operating temperature | 工作温度 | -20～+70℃ | -20～+70℃ |
| Storage temperature | 存储温度 | -30～+80℃ | -30～+80℃ |
| Vibration test | 震动测试 | 10 to 25Hz(X,Y,Z direction2G 30) | 10 to 25Hz(X,Y,Z 方向 2G 30 分钟) |
| ESD Test | ESD 测试 | Air=±8KV，Contact=±4KV | Air=±8KV，Contact=±4KV (常规指标，可支持更高) |
| High and low temperature test | 高低温测试 | The experimental temperature:60℃±3℃ 72H/-10℃±3℃ 72H；The humidity:50℃±3℃,90%±3% RH 72H | 实验温度:60℃±3℃ 72H/-10℃±3℃ 72H；实验湿度:50℃±3℃,90%±3% RH 72H |
| certification | 认证 | ROHS、 CE (EMI:EN55022 Class-B） | ROHS 、 CE 认 证 （ EMI 等 级:EN55022 ClassB 标准） |
5.6 Customized development service / 定制开发服务
| Customized fee | 定制费用 | For free when the order >300PCS | 一次性签订300PCS 合同，可免收定制费 |
| Communication interface | 通讯接口 | Can customize parallel bus, RS485 and other external communication interface | 可定制并行总线、RS485 等外通讯接口 |

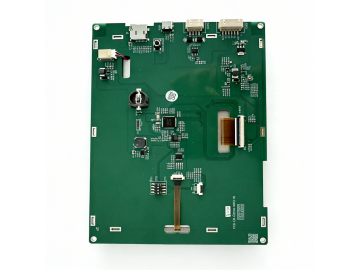

| hardware circuit | 硬件电路 | Customize PCB size and thickness, add board-level user circuit, select the specified TFT brand | 定制PCB 尺寸厚度、添加板级用户电路、选用指定TFT 品牌 |
| customization | 功能定制 | According to the user product custom special instructions or controls, reduce the user development difficulty | 根据用户产品定制特殊指令或控件，降低用户开发难度 |
| Design service | 美工服务 | Can provide graphic design and product structure design services | 可提供图片美工及产品结构设计服务 |
| others | 其它 | Customized to meet all user needs | 按需定制，满足用户一切需求 |
