T12864M5450A
单色LCD液晶显示模块12864图形点阵

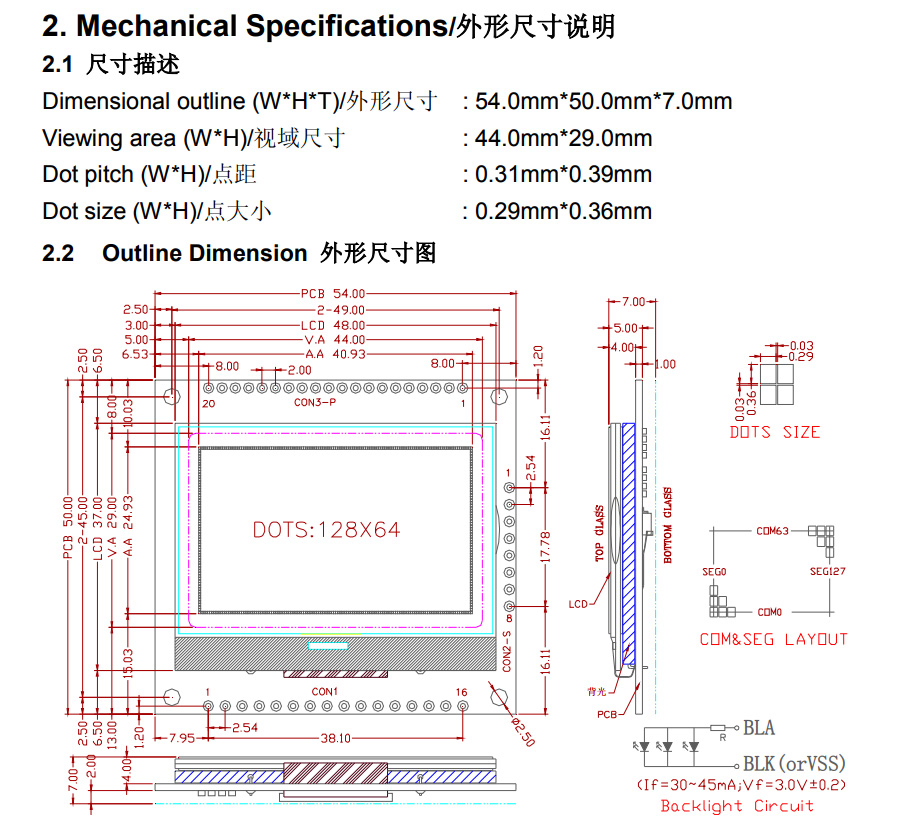

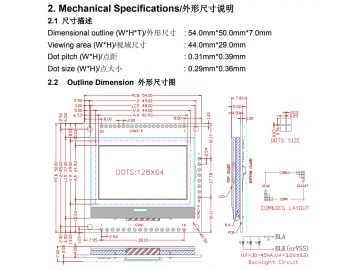

外形尺寸：54.0mm*50.0mm，
视窗尺寸：44.0mm*29.0mm，
控制芯片：ST7565R
接口方式：并口/串口，
工作电压：5.0V或3.3V，
显示效果：显示效果：白底黑字、绿底黑字、蓝底黑字、橙底黑字、蓝底白字、等等。
产品主要应用于：仪器仪表、通讯产品、医疗设备、汽车电子、家用电器、、等等。
本产品在大批量出货，品质可靠，显示效果好，交货快，不停产，性价比高，欢迎选用！
| 系统类目： | LCD/OLED/EPD面板模块 > 图形型STN液晶模组 |
|---|---|
| 产品品牌： | trusty |
| 产品型号： | T12864M5450A |
| 关键描述： | 防静电抗干扰液晶屏 并口或SPI串口 |
| 产品类别： | 图形型 |
| 产品标签： | FSTN图形液晶模块 |
| 应用产品： | 手持终端，仪器仪表，车载电子，通讯设备，家用电器，医疗保健，计时计数 |
| 面板类型： | FSTN-LCD |
| 产品组成： | 液晶模组 |
| 面板尺寸： | 2.1" |
| 分 辨 率： | 128×64 |
| 物理形状： | 平面矩形 |
| 显示尺寸： | 44 (宽) × 29 (高) mm (A.A) |
| 可视尺寸： | 48 (宽) × 37 (高) mm (V.A) |
| 外观尺寸： | 54 (宽) × 50 (高) mm |
| 最大厚度： | 7 mm |
| 偏 光 片： | 透射式 |
| 颜色模式： | 黄绿模-正显 |
| 视角方向： | 6 o'clock |
| 显示颜色： | 单色 |
| 控 制 器： | ST7565R |
| 邦定方式： | COG |
| 背光类型： | WLED |
| 信号类型： | SPI |
| 信号脚数： | 20 Pins |
| 触 摸 屏： | 无触摸 |
| 工作温度： | -20 ~ 70 °C |
| 存储温度： | -30 ~ 80 °C |
| 类型 | 文件名 | 大小 | 下载 |
|---|---|---|---|
 |
T12864M5450A Manual.pdf | 640.5 K | 请联系我们索取 |
