像素布局
RGB垂直条状
显示区域 1428.48(H)×803.52(V) mm外观尺寸 1508(H)×878(V) mm
面板重量 28.5Kgs (Typ.)表面处理 雾面 (Haze 2%)，Hard coating (3H)
面板亮度 2000 cd/m² (Typ.)对比度 4000:1 (Typ.) (TM)
可视角度 89/89/89/89 (Typ.)(CR≥10)  工作模式 AMVA3，常黑显示，透射式
视角方向 全视角反应时间 5.5 (Typ.)(G to G) ms
显示颜色 1.07B, 72% NTSC触摸屏 无触摸
-
功率消耗
-
光源类型 WLED, 50K小时, 含LED驱动
工作频率 120Hz-
面板应用
- 信号接口
-
LVDS (4 ch, 10-bit) , 92 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

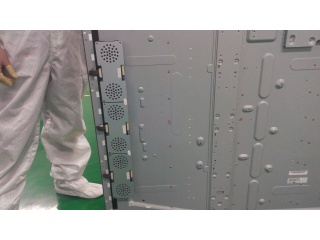

如新高亮液晶模组RX650-Z20规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
RX650-Z20规格书 |
Ver.Z15 |
English |
1.8 M |
32 |
2015-9-2 |
最新 |
|
如新高亮液晶模组RX650-Z20综述
RX650-Z20是深圳市如新电子有限公司 (如新高亮，Rogin) 推出的一款采用a-Si TFT-LCD技术的65英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据如新高亮 (Rogin)于2015年9月2日发布的版本号为Ver.Z15的产品规格书，RX650-Z20显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为1428.48×803.52 (宽×高) mm，可视尺寸为1440.6×814.6 (宽×高) mm，外观尺寸为1508×878 (宽×高) mm，表面处理为雾面 (Haze 2%)，Hard coating (3H)，产品净重28.5Kgs (Typ.)。背光方面此产品采用了WLED发光的直下式光源，光源的使用寿命为50K小时，含LED驱动。RX650-Z20采用了LVDS (4 ch, 10-bit)信号接口，总共92 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为120Hz。如果开发新产品想采用RX650-Z20液晶模组，屏库®建议您向如新高亮 (Rogin)或其代理商了解关于RX650-Z20的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2015年Q4量产，当前生产状态为已停产。目前RX650-Z20在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2016年07月19日对此型号首次建立参数，并于2024年03月25日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它120Hz，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，10位灰阶，表面雾面等特征，此型号推荐使用于数字标牌，户外高亮。
|
