| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 外观式样 |
| 京东方 (BOE) |
| 16.0英寸 |
| 2560(RGB)×1600, WQXGA, 16:10 |
| 344.678(H)×215.424(V) mm |
| 312g (Max.) |
| 500 cd/m² (Typ.) |
89/89/89/89 (Typ.)(CR≥10)  |
| 全视角 |
| 1.06B, 100% sRGB |
| 165Hz (AMD FreeSync) |
| 薄屏 (PCBA弯折, 厚度≤3.0mm) |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| NE160QDM-NY1 | |
| Oxide TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 349.68(H)×224.42(V)×4.6(D) mm | |
| 雾面，Hard coating (3H) | |
| 1200:1 (Typ.) (透射) | |
| ADS，常黑显示，透射式 |
|
| 25 (Typ.)(Tr+Td), 3 (Typ.)(G to G)(OD) ms | |
| |
|
| 无触摸 | |
| 10S8P WLED, 15K小时, 含LED驱动, DC调光 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |

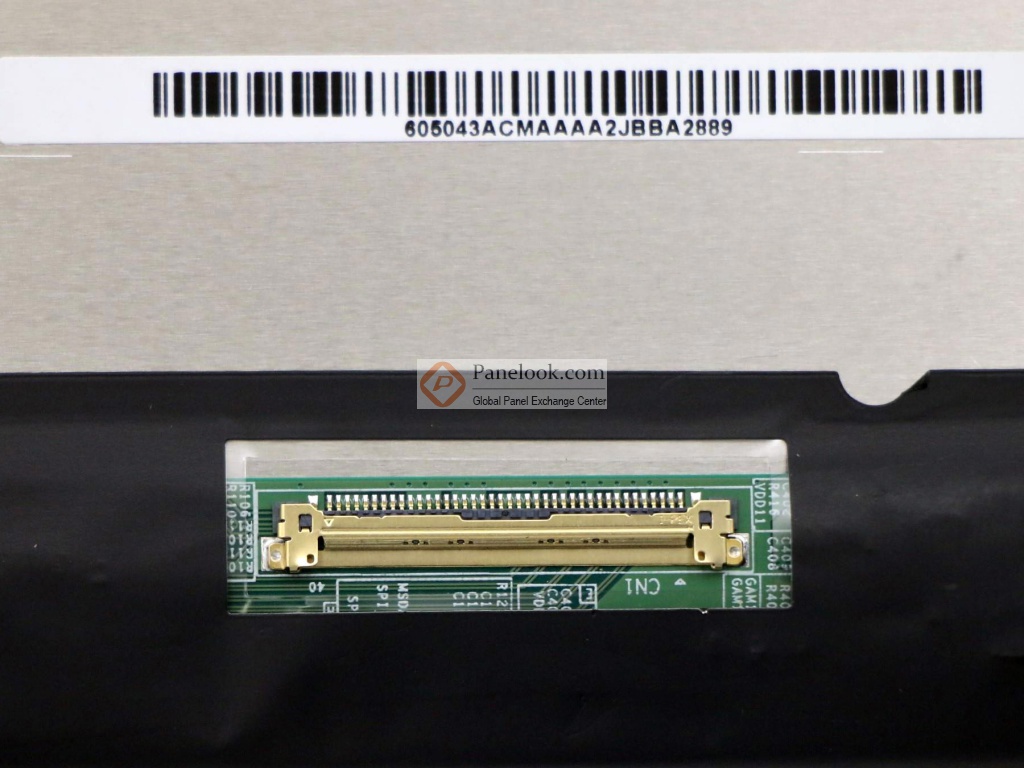

| eDP (4 Lanes) , eDP1.4a , HBR3 (8.1G/lane) , 40 pins , 端子 |
| 3.3V (Typ.) |
| 工作温度: 0 ~ 50 °C, 存储温度: -20 ~ 60 °C |
深圳市
深圳市
深圳市
深圳市
深圳市
深圳市
深圳市
深圳市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
NE160QDM-NY1规格书 | Rev.P0_LBG_LBL | English | 2.5 M | 65 | 2021-2-5 | ||
|
|
NE160QDM-NY1规格书 | V8.4_Rev.P0 | English | 3.1 M | 67 | 2021-03-23 | 最新 | |
|
NE160QDM-NY1规格书 | Rev.P2_Acer | English | 2.5 M | 67 | 2020-9-29 |
NE160QDM-NY1 (产品代码: BOE0985 BOE0990 BOE0A2C BOE09FE BOE0A1F)是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用Oxide TFT-LCD技术的16.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据京东方 (BOE)于2020年9月29日发布的版本号为Rev.P2的产品规格书，NE160QDM-NY1显示分辨率为2560(RGB)×1600 (WQXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.678×215.424 (宽×高) mm，外观尺寸为349.68×224.42 (宽×高)×4.6(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重312g (Max.)外观样式为薄屏 (PCBA弯折, 厚度≤3.0mm)。背光方面此产品采用了10S8P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。NE160QDM-NY1采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为165Hz。如果开发新产品想采用NE160QDM-NY1液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于NE160QDM-NY1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2020年Q4量产，当前生产状态为量产中。目前NE160QDM-NY1在屏库上有20条现货信息、15家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2021年09月01日对此型号首次建立参数，并于2026年01月26日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它sRGB，165Hz，白光LED背光，含LED驱动器，端子倒装，10位灰阶，表面雾面，AMD FreeSync， eDP1.4a, OD, Free Sync, LED DC Dimming等特征，此型号推荐使用于笔记本，游戏。
