RGB垂直条状
- 显示区域
- 1039.68(H)×584.82(V) mm
- 外观尺寸
- 1068(H)×613.2(V)×55.7(D) mm
- 面板重量
- 14.5/16.5Kgs (Typ./Max.)
- 表面处理
- 雾面 (Haze 10%)，Hard coating (3H)
- 面板亮度
- 700 cd/m² (Typ.)
- 对比度
- 1200:1 (Typ.) (TM)
- 可视角度
- 89/89/89/89 (Min.)(CR≥10)
- 工作模式
- S-IPS，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 9 (Typ.)(G to G)
- 显示颜色
- 16.7M/1.07B, 72% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 功率消耗
- 219.84W (Typ.)
- 光源类型
- CCFL, 50K小时, 含逆变器
- 信号接口
- LVDS (2 ch, 8/10-bit) , 51 pins , 端子
- 驱屏电压
- 12.0V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LD470WUB-SCA1规格书
LG Display液晶模组LD470WUB-SCA1变更通知
LG Display液晶模组LD470WUB-SCA1验货标准(IIS)

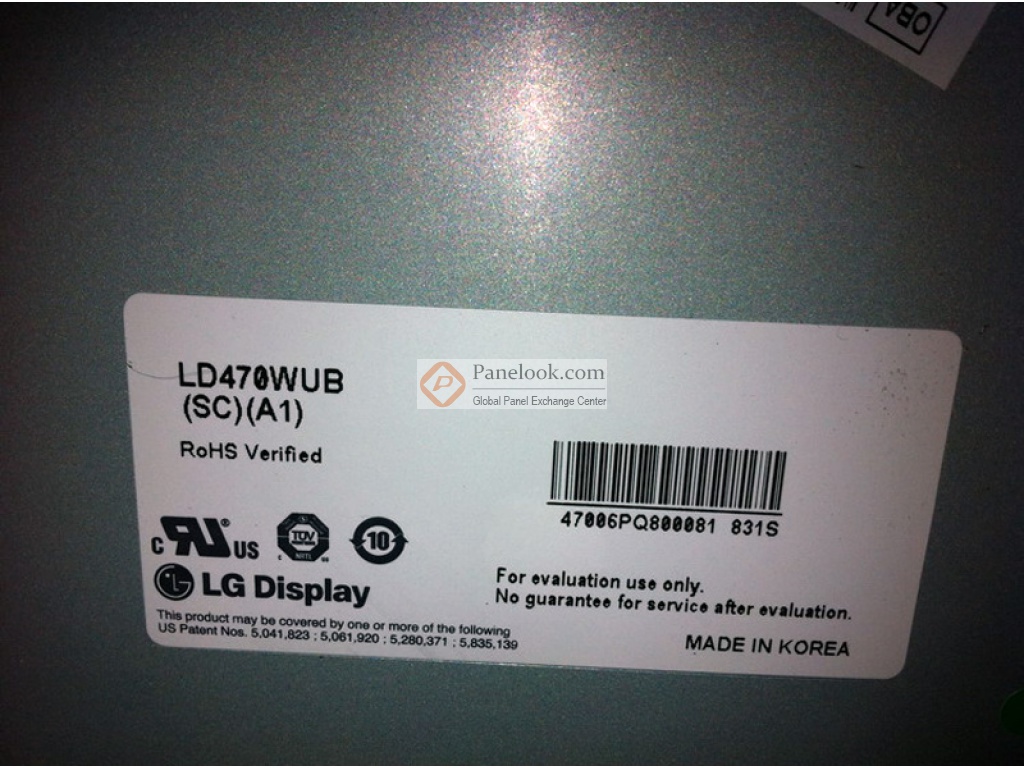

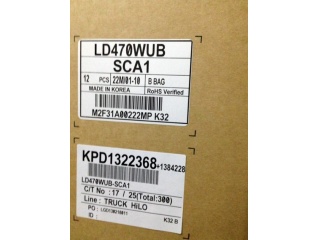

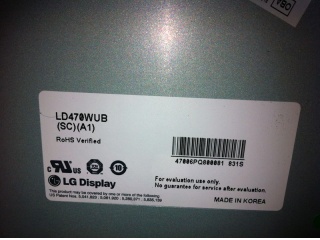

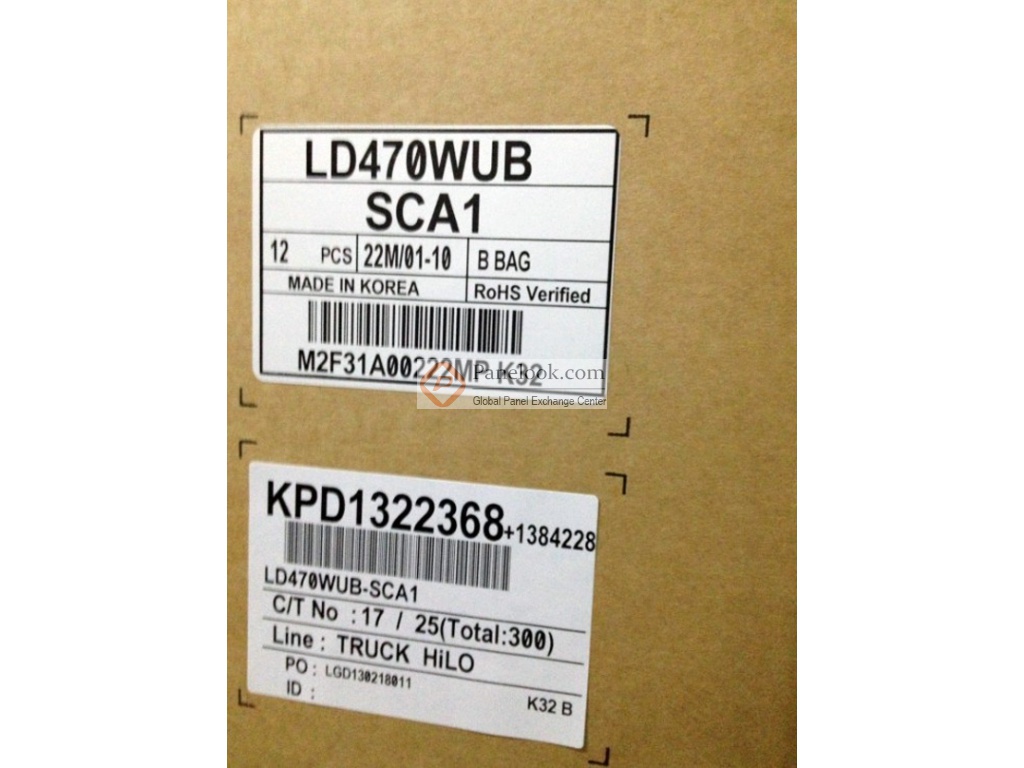

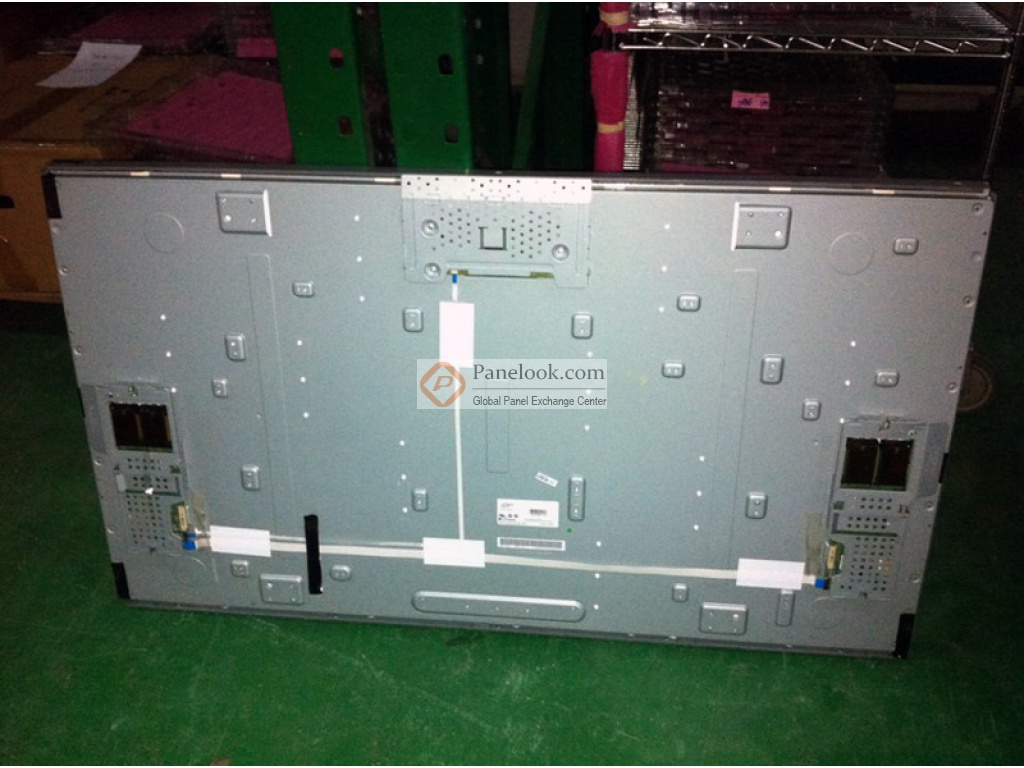

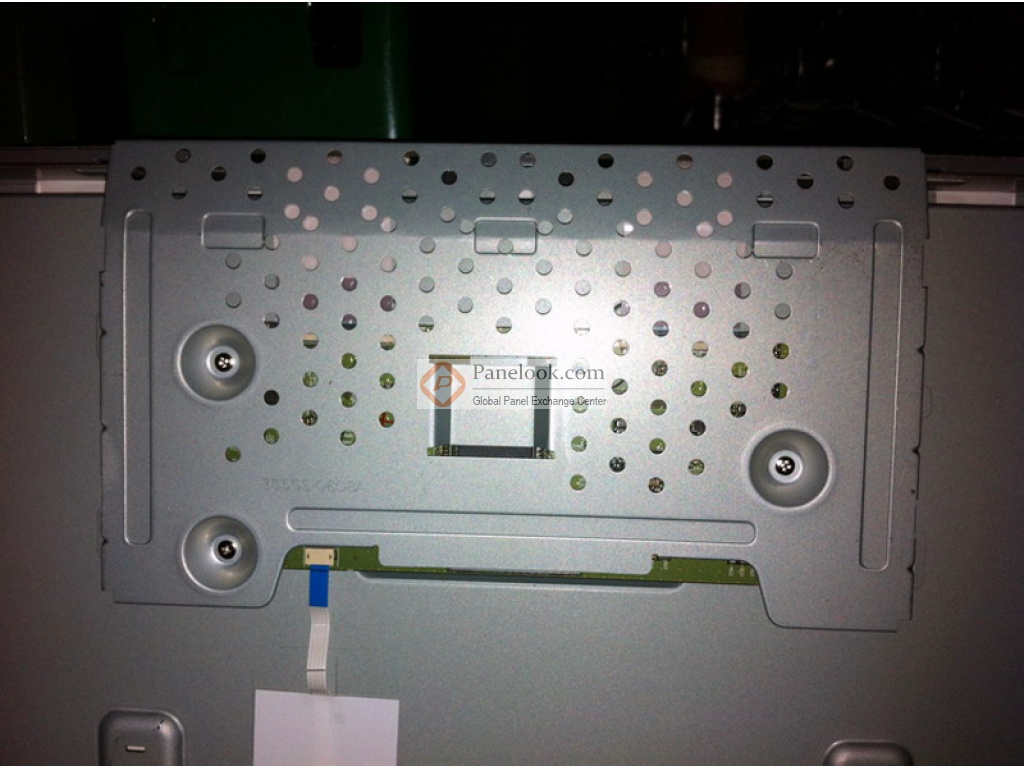

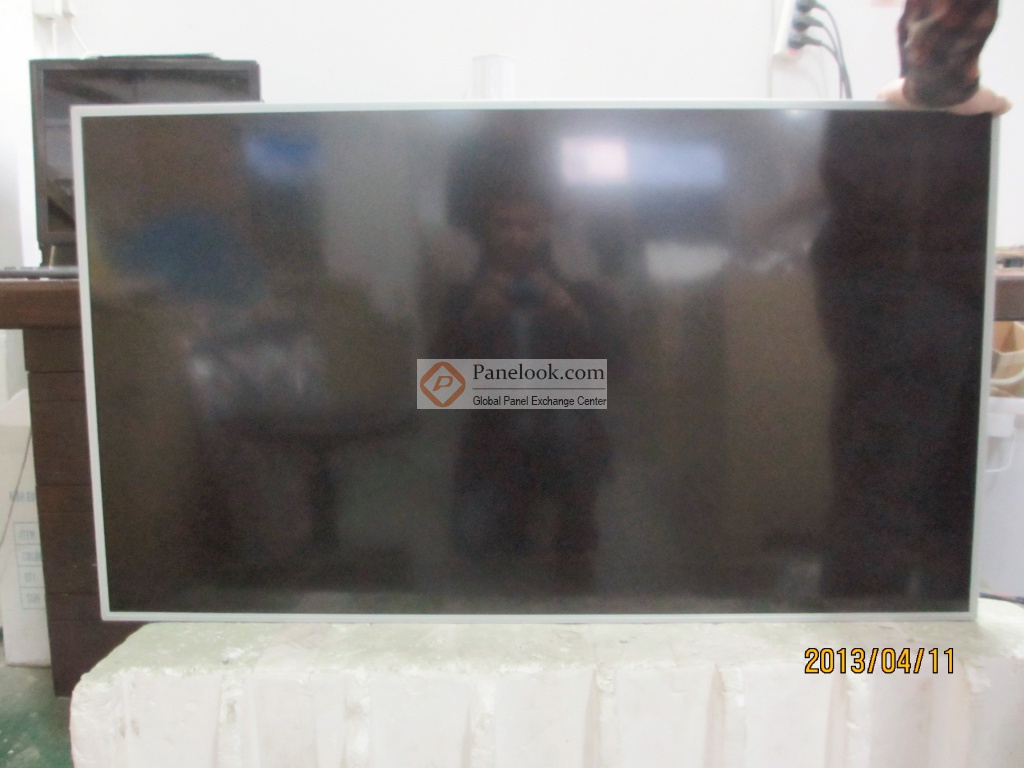

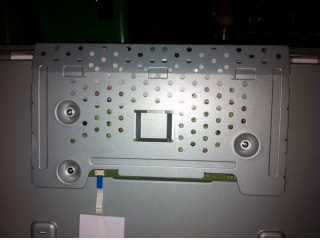

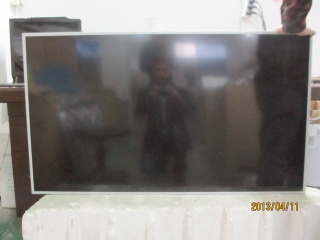

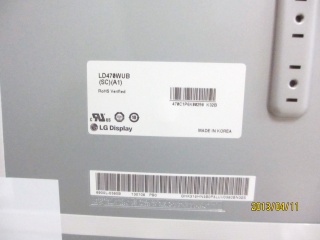

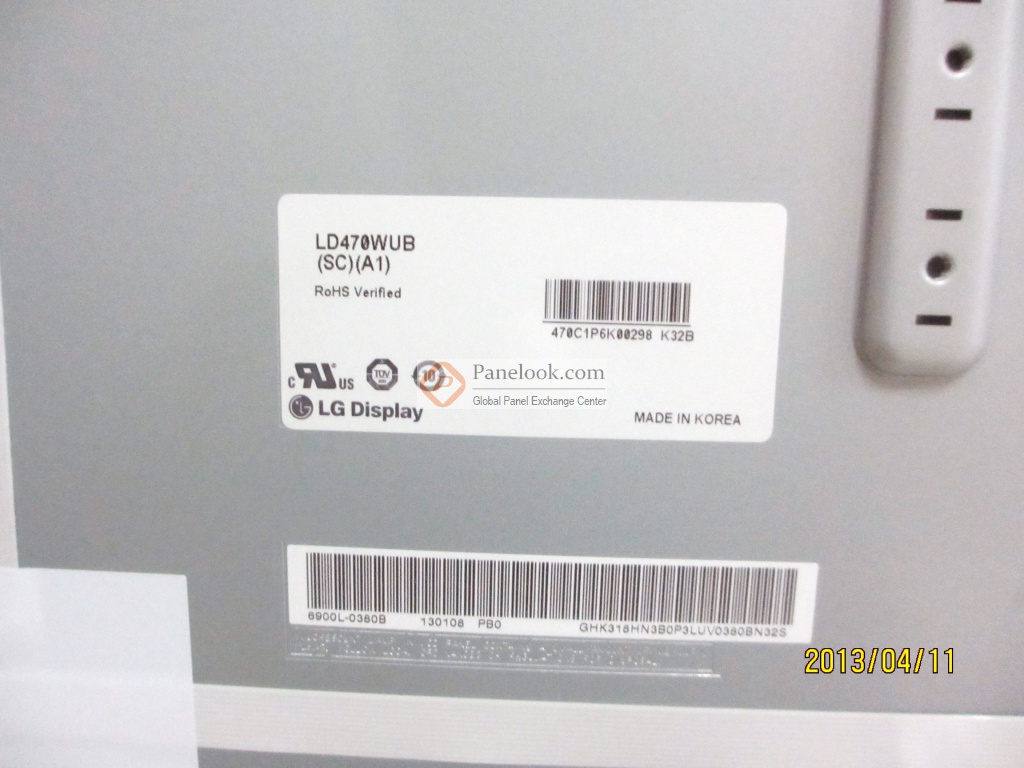

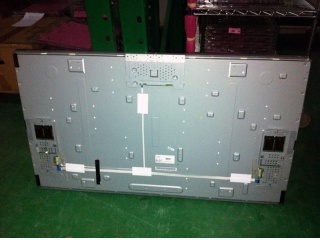

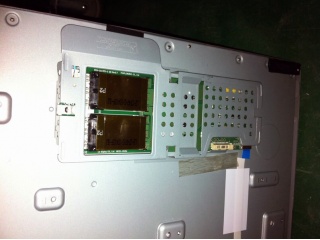

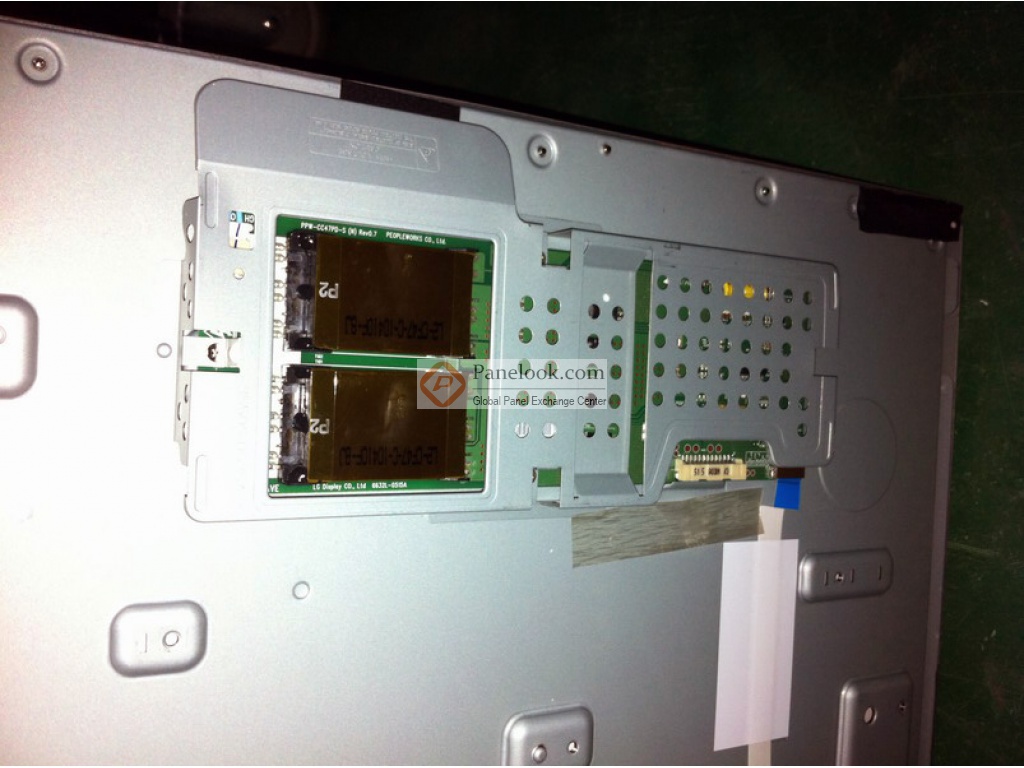

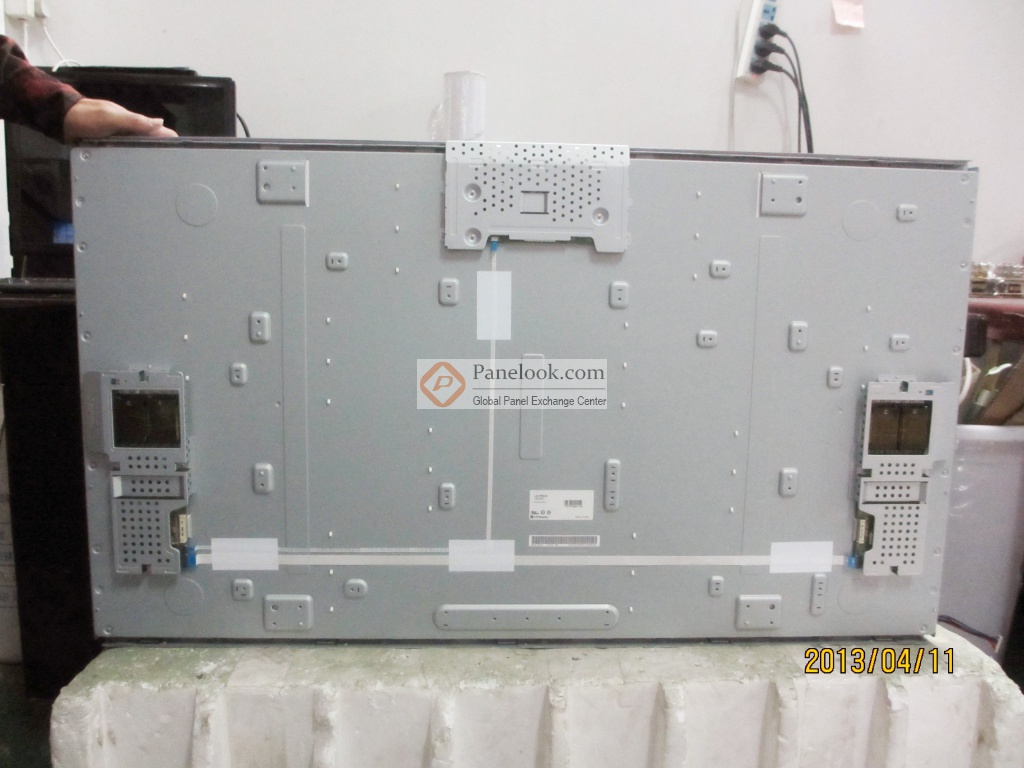

LG Display液晶模组LD470WUB-SCA1图片
LG Display液晶模组LD470WUB-SCA1综述
LD470WUB-SCA1 (别名: LD470WUB (SC)(A1))是LG Display (LG Display)推出的一款47吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，含逆变器背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: sRGB，风景模式 / 肖像模式，高亮度，寿命大于5万小时，含逆变器，8/10位灰阶可选，表面雾面， Narrow Bezel (11mm)。基于它的特征屏库推荐此型号应用于数字标牌等产品。根据屏库掌握的情报此产品于2010年Q3量产，于2013年Q2停产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年10月09日对此型号首次建立参数，并于2025年07月18日对参数进行了最后更新。根据LG Display (LG Display)于2010年11月23日发布的版本号为Ver1.1的产品规格书，LD470WUB-SCA1显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为1039.68(宽)×584.82(高) mm，外观尺寸为1068(宽)×613.2(高)×55.7(厚) mm，可视尺寸为1046.0(宽)×591.2(高) mm，表面处理为雾面 (Haze 10%)，Hard coating (3H)，产品净重14.5/16.5Kgs (Typ./Max.)。背光方面此产品采用了CCFL发光的直下式光源，光源的使用寿命为50K小时，含逆变器。LD470WUB-SCA1采用了LVDS (2 ch, 8/10-bit)信号接口，总共51 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LD470WUB-SCA1的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。
|
