像素排列 RGB垂直条状
解析度1920(RGB)×1080, FHD, 16:9
- 面板重量24.0Kgs (Typ.)
- 表面处理雾面 (Haze 10%)，Hard coating
- 显示亮度450 cd/m² (Typ.)
- 对比度 1300:1 (Typ.) (透射)
- 推荐视向全视角
- 响应时间20 (Max.)(G to G) ms
- 可视角度89/89/89/89 (Min.)(CR≥10)
- 显示模式S-IPS，常黑显示，透射式
- 功率消耗
97.2W (Typ.)
- 光源类型WLED, 30K小时, 含LED驱动
- 刷新率120Hz
- 应用产品
- 接口类型
-
92 pins LVDS (4 ch, 8/10-bit) , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LD470EUD-SDA1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LD470EUD-SDA1规格书 |
Ver0.1 |
English |
1.4 M |
40 |
2011-3-7 |
最新 |
|
LG Display液晶模组LD470EUD-SDA1验货标准(IIS)

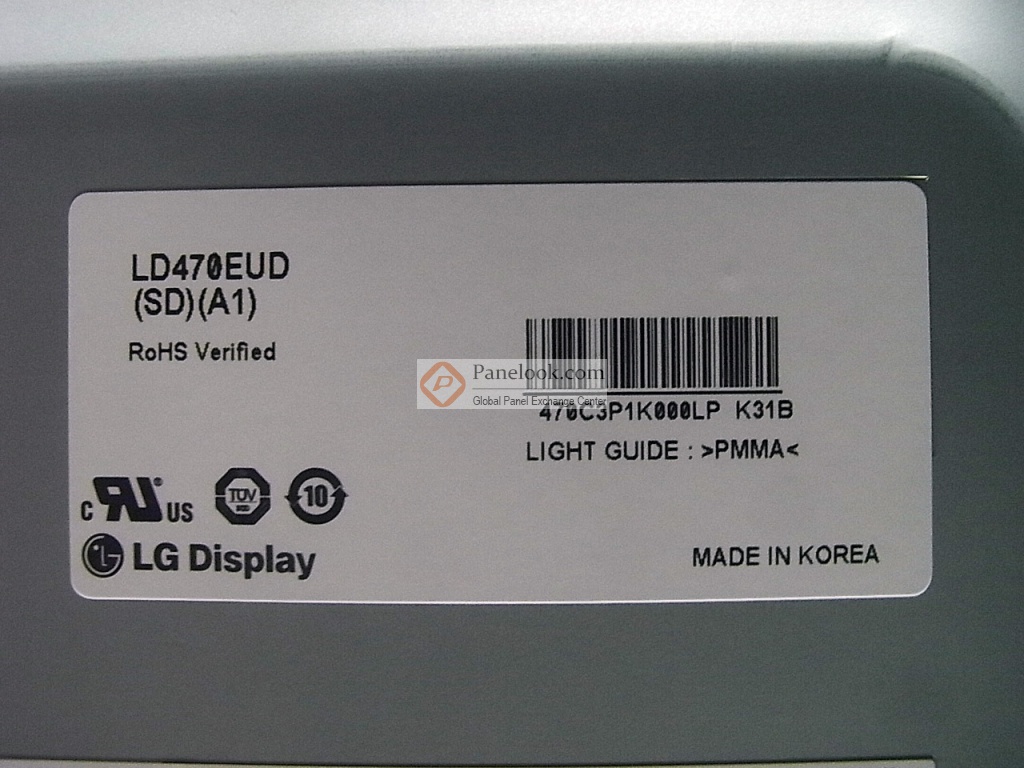

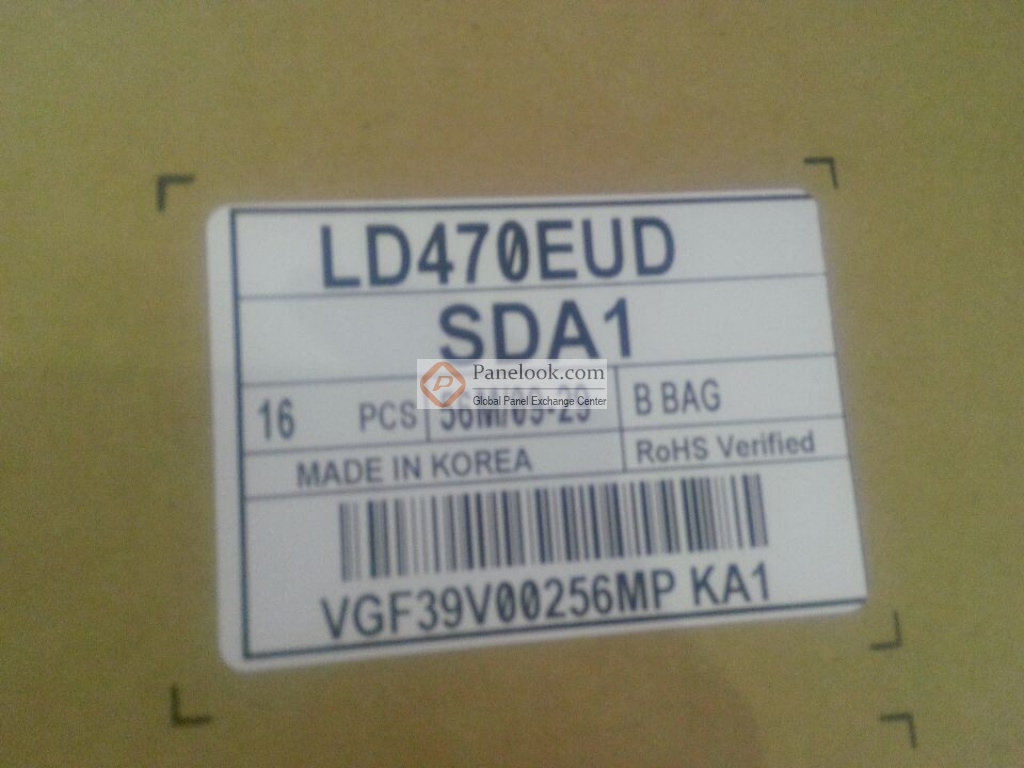

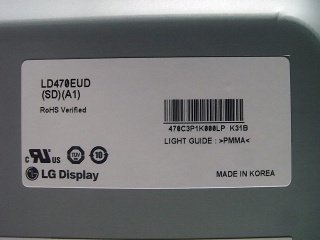

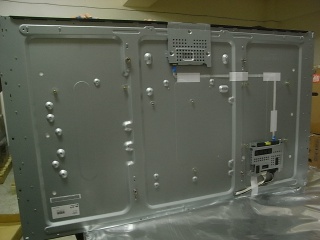

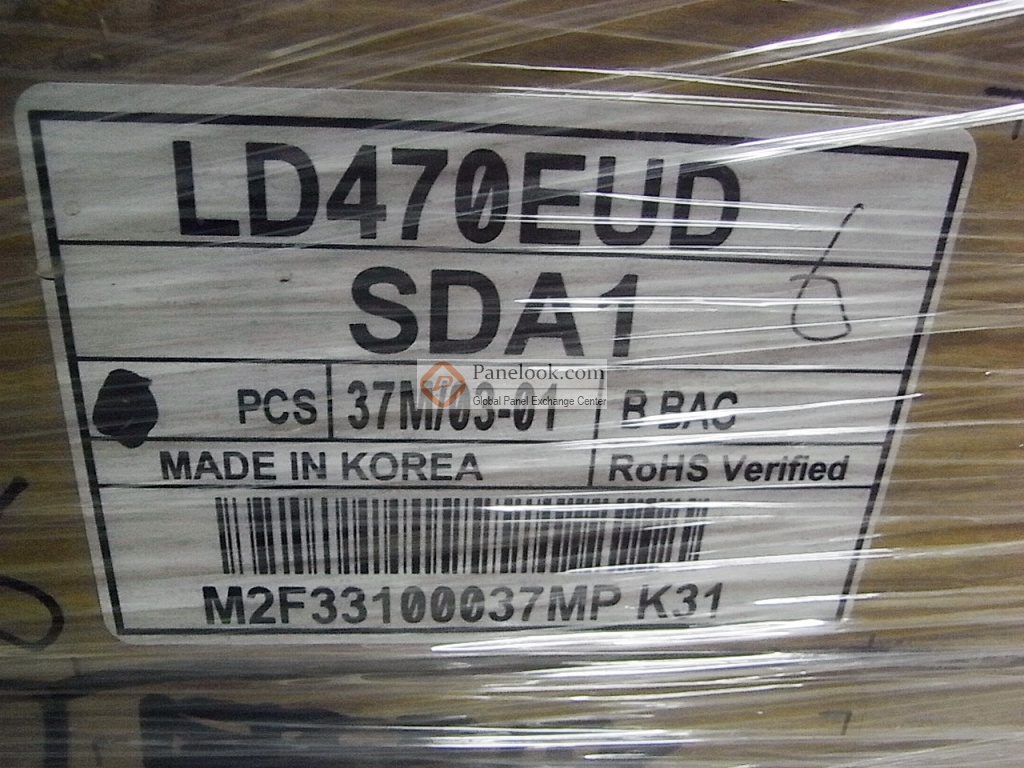

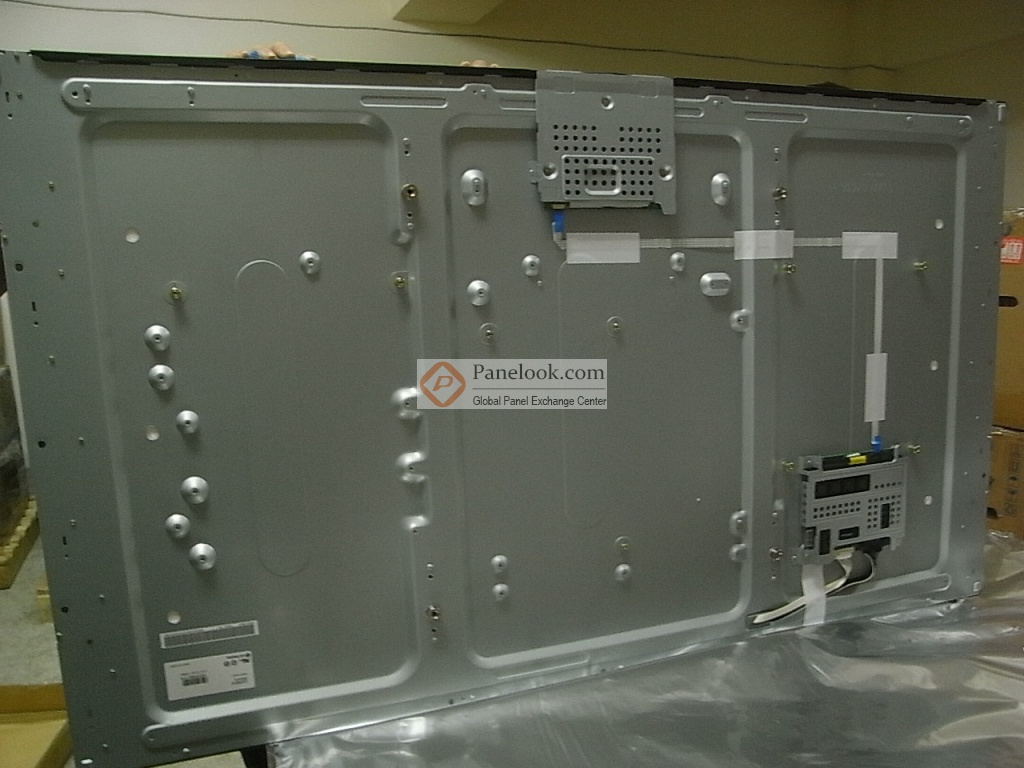

LG Display液晶模组LD470EUD-SDA1图片
LG Display液晶模组LD470EUD-SDA1综述
LD470EUD-SDA1 (别名: LD470EUD (SD)(A1))是LG Display (LG Display)推出的一款47吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 120Hz，风景模式 / 肖像模式，白光LED背光，含LED驱动器，8/10位灰阶可选，表面雾面， Basic PD。基于它的特征屏库推荐此型号应用于数字标牌等产品。根据屏库掌握的情报此产品于2011年Q2量产，于2013年Q2停产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年01月30日对此型号首次建立参数，并于2025年10月11日对参数进行了最后更新。根据LG Display (LG Display)于2011年3月7日发布的版本号为Ver0.1的产品规格书，LD470EUD-SDA1显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为1039.68(宽)×584.82(高) mm，外观尺寸为1078.6(宽)×626(高)×27.7(厚) mm，可视尺寸为1048.6(宽)×593.0(高) mm，表面处理为雾面 (Haze 10%)，Hard coating，产品净重24.0Kgs (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为30K小时，含LED驱动。LD470EUD-SDA1采用了LVDS (4 ch, 8/10-bit)信号接口，总共92 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为120Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LD470EUD-SDA1的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。
|
