像素布局 RGB垂直条状
- 显示区域1095.84(H)×616.41(V) mm
- 外观尺寸1121.6(H)×644.3(V)×29(D) mm
- 面板重量12.8/13.5Kgs (Typ./Max.)
- 表面处理雾面 (Haze 10%)，Hard coating (3H)
- 面板亮度300 cd/m² (Typ.)
- 对比度 1400:1 (Typ.) (TM)
- 可视角度89/89/89/89 (Min.)(CR≥10)
- 工作模式IPS，常黑显示，透射式
- 视角方向全视角
- 反应时间6 (Typ.)(G to G) ms
- 显示颜色16.7M, 68% NTSC
- 触摸屏无触摸
- 功率消耗
-
- 光源类型WLED, 50K小时, 含LED驱动
- 工作频率60Hz
-
面板应用
- 信号接口
-
LVDS (2 ch, 8-bit) , 51 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LC500EUN-SFM1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LC500EUN-SFM1规格书 |
Ver1.0 |
English |
1.3 M |
37 |
2013-4-18 |
最新 |
|
LG Display液晶模组LC500EUN-SFM1验货标准(IIS)

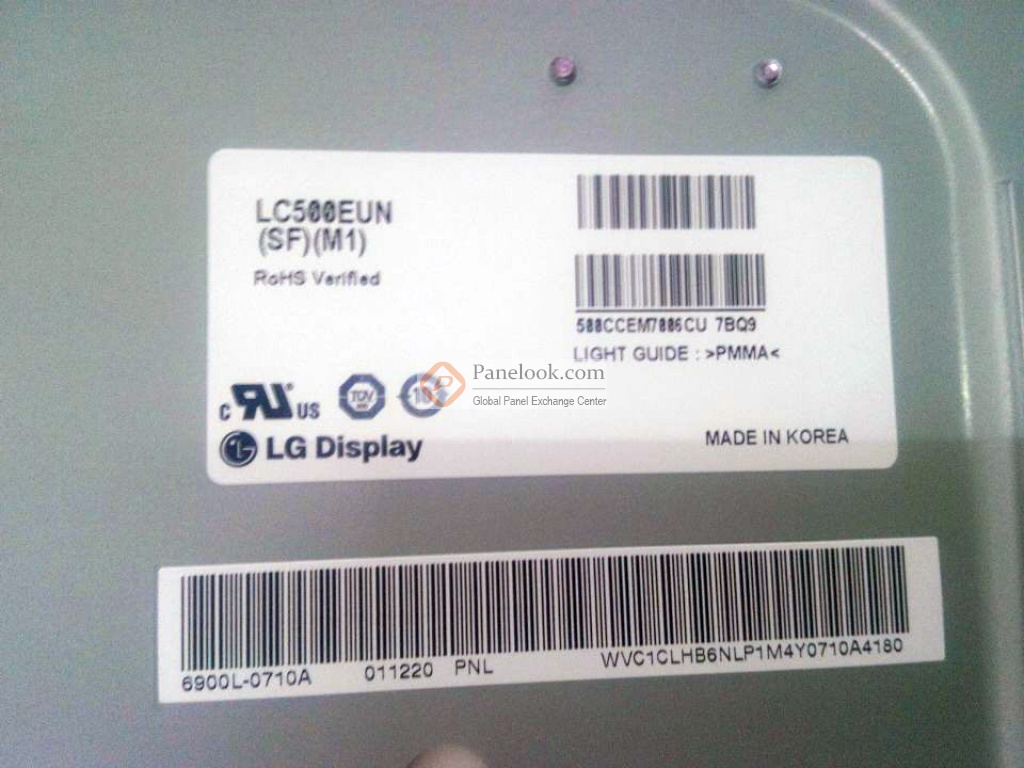

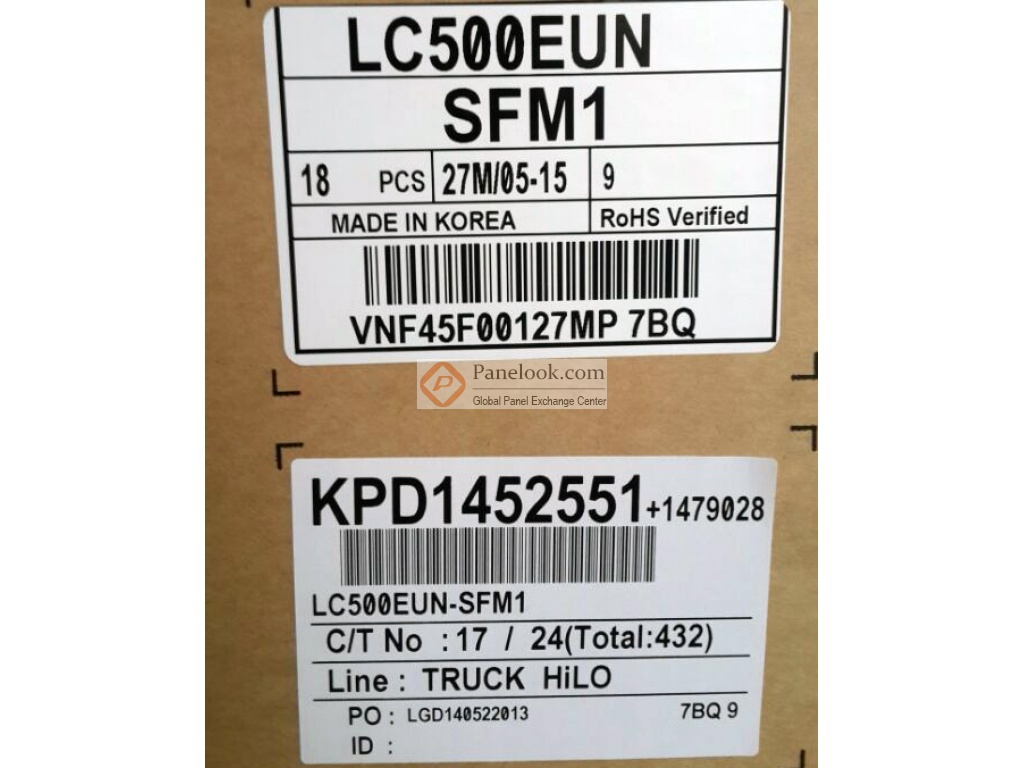

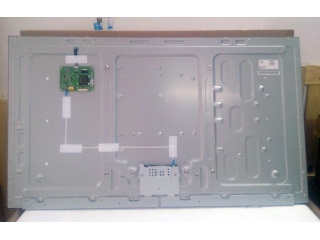

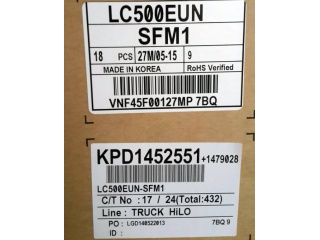

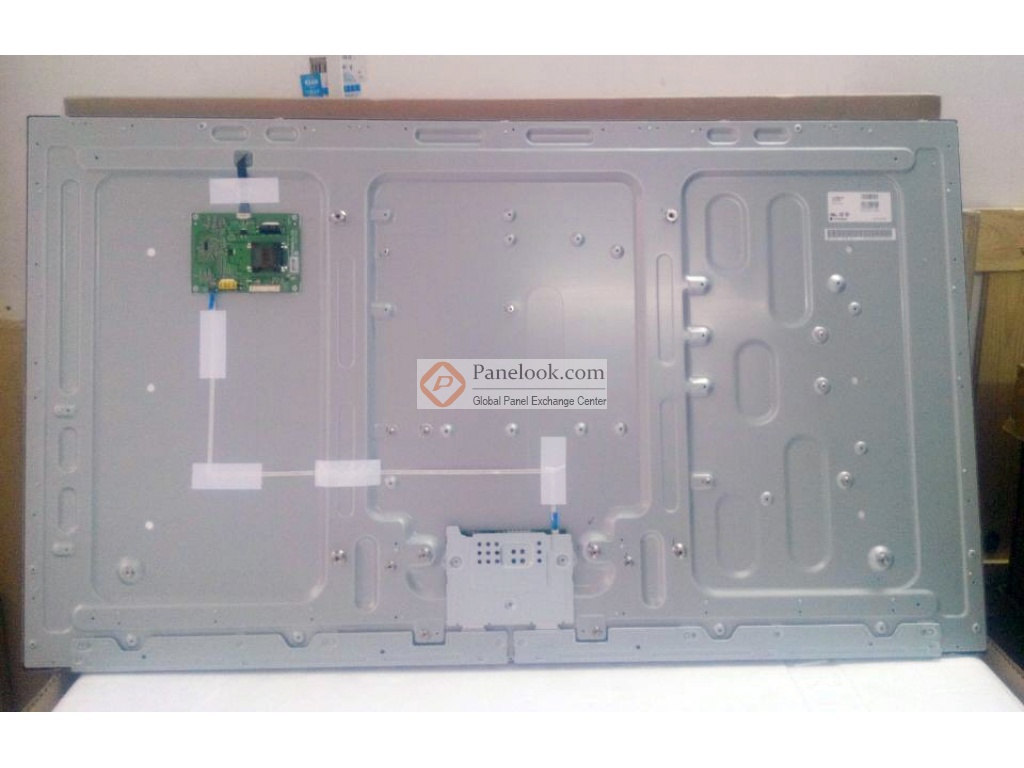

LG Display液晶模组LC500EUN-SFM1图片
LG Display液晶模组LC500EUN-SFM1概况
LG Display (LG Display) 推出的LC500EUN-SFM1 (别名: LC500EUN (SF)(M1))是一款采用a-Si TFT-LCD技术的50英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于电视。根据屏库掌握的情报此产品于2013年Q3量产，当前生产状态为已停产。目前LC500EUN-SFM1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年12月12日对此型号首次建立参数，并于2025年12月26日对参数进行了最后更新。根据LG Display (LG Display)于2013年4月18日发布的版本号为Ver1.0的产品规格书，LC500EUN-SFM1显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为1095.84×616.41 (宽×高) mm，可视尺寸为1101.8×622.4 (宽×高) mm，外观尺寸为1121.6(宽)×644.3(高)×29(厚) mm，表面处理为雾面 (Haze 10%)，Hard coating (3H)，产品净重12.8/13.5Kgs (Typ./Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动。LC500EUN-SFM1采用了LVDS (2 ch, 8-bit)信号接口，总共51 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LC500EUN-SFM1液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LC500EUN-SFM1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
