像素布局
RGB垂直条状
显示区域 819.36(H)×460.89(V) mm外观尺寸 854.6(H)×495.8(V)×36(D) mm
面板重量 8.50/9.00Kgs (Typ./Max.)表面处理 雾面 (Haze 10%)，Hard coating (3H)
面板亮度 500 cd/m² (Typ.)对比度 1300:1 (Typ.) (TM)
可视角度 89/89/89/89 (Min.)(CR≥10)  工作模式 S-IPS，常黑显示，透射式
视角方向 全视角反应时间 5 (Typ.)(G to G), 8 (Typ.)(MPRT) ms
显示颜色 16.7M/1.06B, 72% NTSC触摸屏 无触摸
-
功率消耗
133.88W (Typ.)
光源类型 CCFL, 50K小时, 含逆变器
工作频率 120Hz-
面板应用
- 信号接口
-
LVDS (4 ch, 8/10-bit) , 92 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LC370WUD-SBT1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LC370WUD-SBT1规格书 |
Ver1.0 |
English |
1.5 M |
45 |
2009-2-9 |
最新 |
|

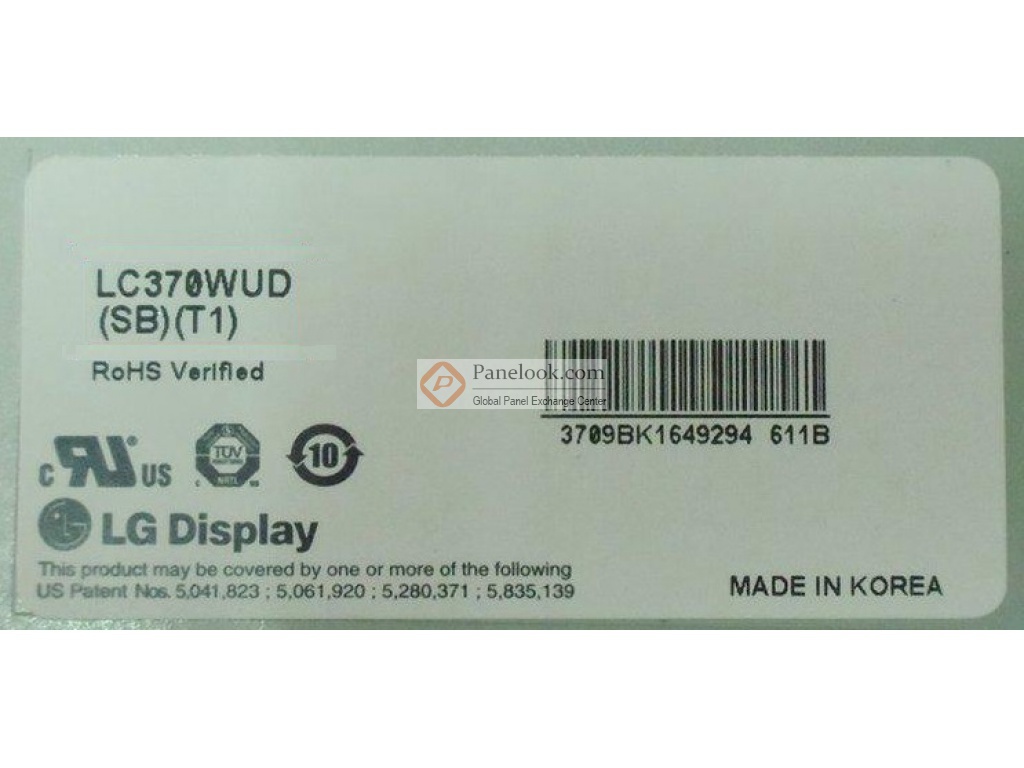

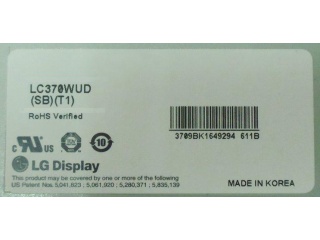

LG Display液晶模组LC370WUD-SBT1图片
LG Display液晶模组LC370WUD-SBT1综述
LC370WUD-SBT1 (别名: LC370WUD (SB)(T1))是LG Display (LG Display)推出的一款37吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，含逆变器背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: sRGB，120Hz，寿命大于5万小时，含逆变器，8/10位灰阶可选，表面雾面， ODC + OPC, Slim & Narrow。基于它的特征屏库推荐此型号应用于电视等产品。根据屏库掌握的情报此产品于2009年Q1量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年12月07日对此型号首次建立参数，并于2025年07月14日对参数进行了最后更新。根据LG Display (LG Display)于2009年2月9日发布的版本号为Ver1.0的产品规格书，LC370WUD-SBT1显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为819.36(宽)×460.89(高) mm，外观尺寸为854.6(宽)×495.8(高)×36(厚) mm，可视尺寸为826.6(宽)×467.8(高) mm，表面处理为雾面 (Haze 10%)，Hard coating (3H)，产品净重8.50/9.00Kgs (Typ./Max.)。背光方面此产品采用了CCFL发光的直下式光源，光源的使用寿命为50K小时，含逆变器。LC370WUD-SBT1采用了LVDS (4 ch, 8/10-bit)信号接口，总共92 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为120Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LC370WUD-SBT1的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。
|
