中华映管液晶模组CLAA370WA03概况-全球液晶屏交易中心-屏库

人气指数：16166 2023-07-04 09:08

中华映管液晶模组CLAA370WA03主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
2006,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌	中华映管 (CPT)	面板型号	CLAA370WA03
面板尺寸	37英寸	面板类型	a-Si TFT-LCD, 液晶模组
像素数量	1366(RGB)×768, WXGA, 16:9	像素布局	RGB垂直条状
显示区域	819.6(H)×460.8(V) mm	外观尺寸	877(H)×516.8(V)×56.3(D) mm
面板重量	12.0Kgs (Typ.)	表面处理	Hard coating (3H)
面板亮度	500 cd/m² (Typ.)	对比度	1200:1 (Typ.) (TM)
可视角度	85/85/85/85 (Typ.)(CR≥10)	工作模式	MVA，常黑显示，透射式
视角方向	全视角	反应时间	8 (Typ.)(G to G) ms
功率消耗	127W (Typ.)	光源类型	16 pcs CCFL, 50K小时, 含逆变器
显示颜色	16.7M, 75% NTSC	触摸屏	无触摸
工作频率	60Hz	面板应用
信号接口	LVDS (1 ch, 8-bit) , 30 pins , 端子
驱屏电压	12.0V (Typ.)
工作环境	工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

中华映管液晶模组CLAA370WA03规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
CLAA370WA03规格书	Ver1.0	English	852.7 K	26	2007-7-30		付费下载
CLAA370WA03规格书	Ver3.0	English	1.2 M	24	2006-4-13	最新	付费下载
CLAA370WA03规格书	Ver0.0	English	913.3 K	28	2006-1-20		付费下载

中华映管液晶模组CLAA370WA03验货标准(IIS)

	IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
	CLAA370WA03	VIP会员可看	VIP会员可看	A- Grade	20070802	2007-8-2	IIS下载

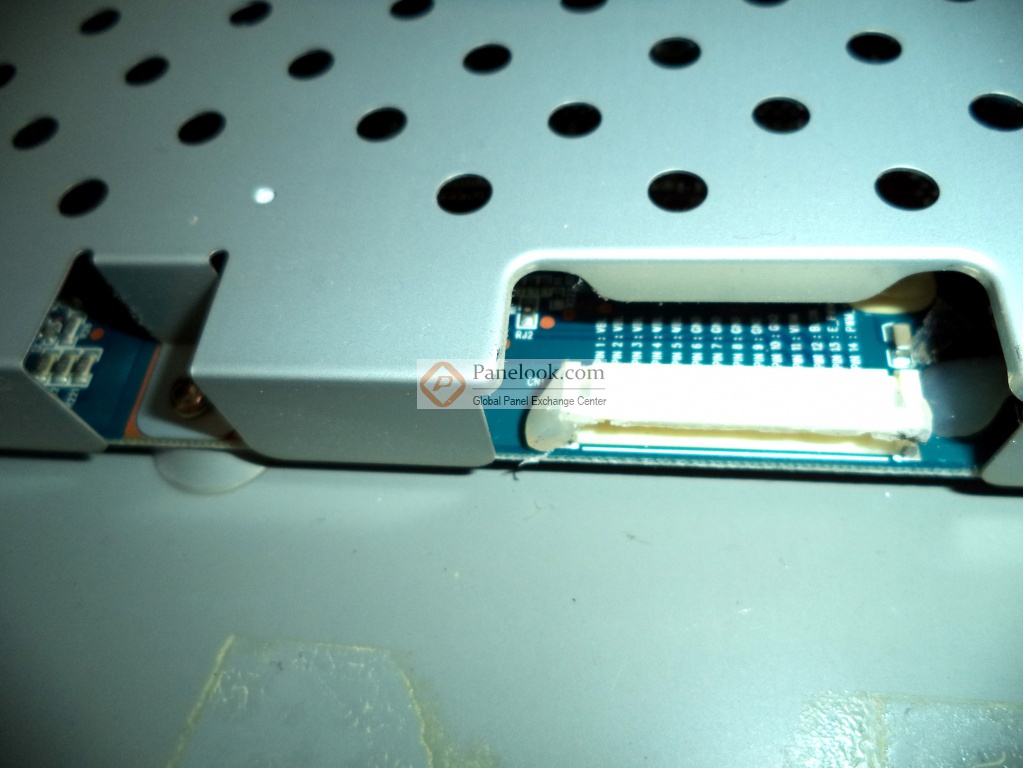

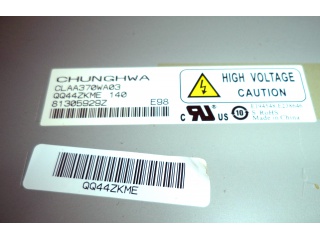

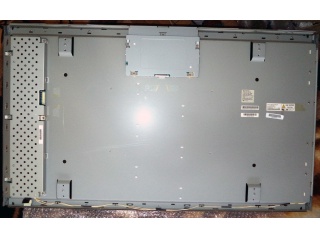

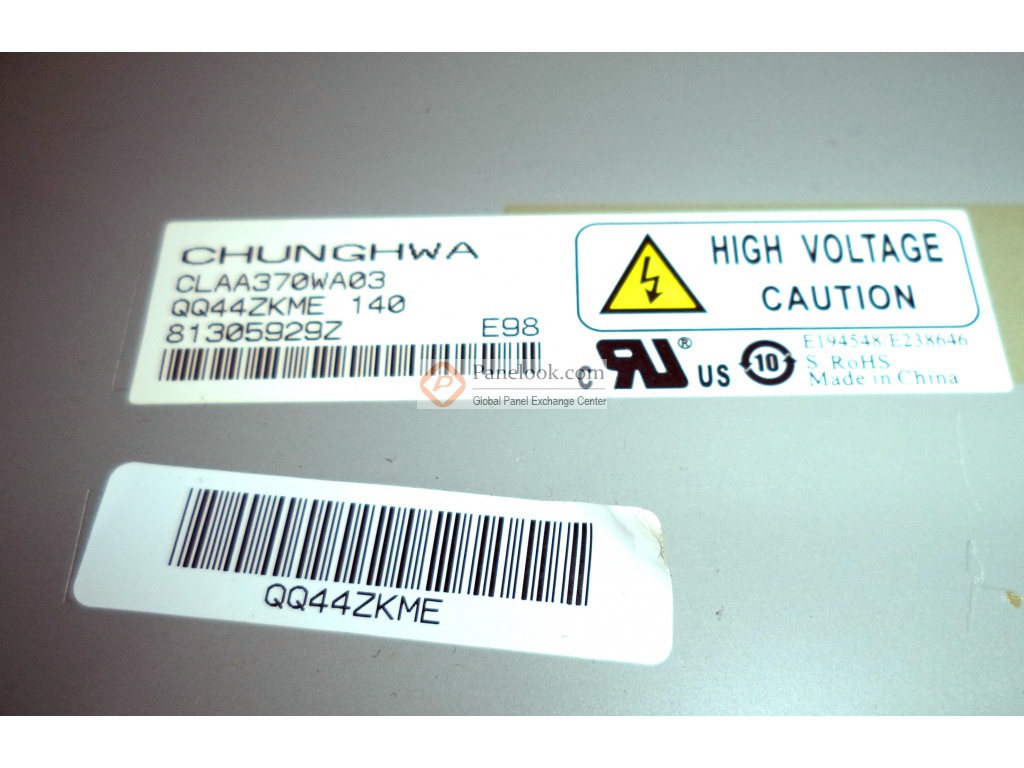

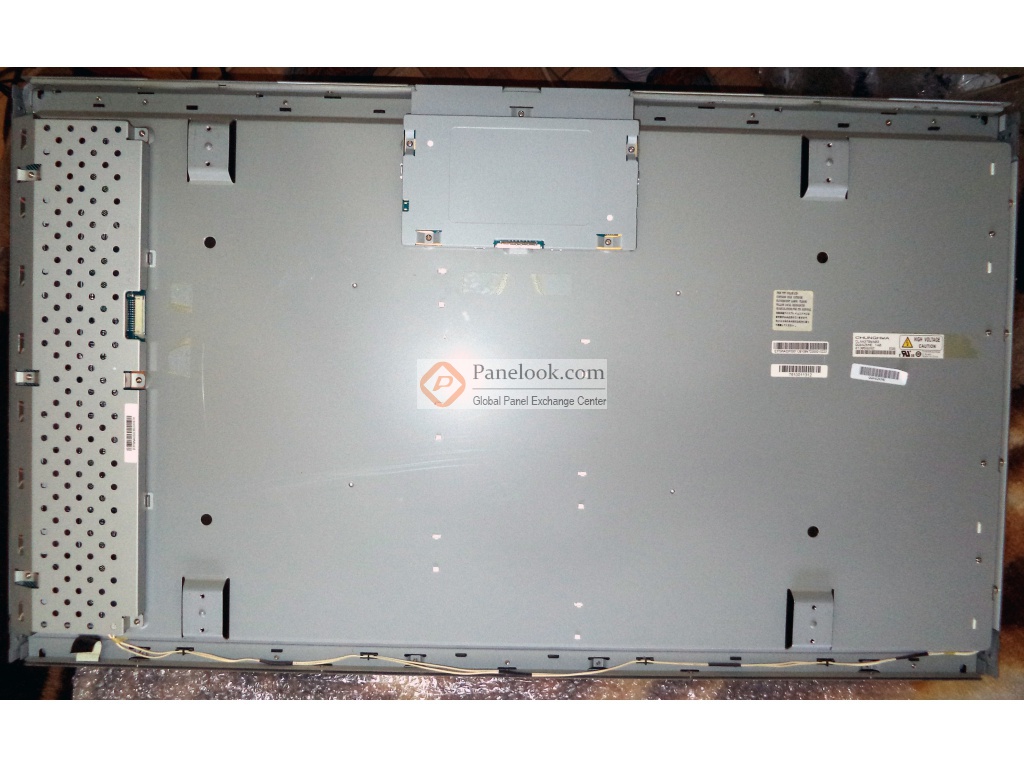

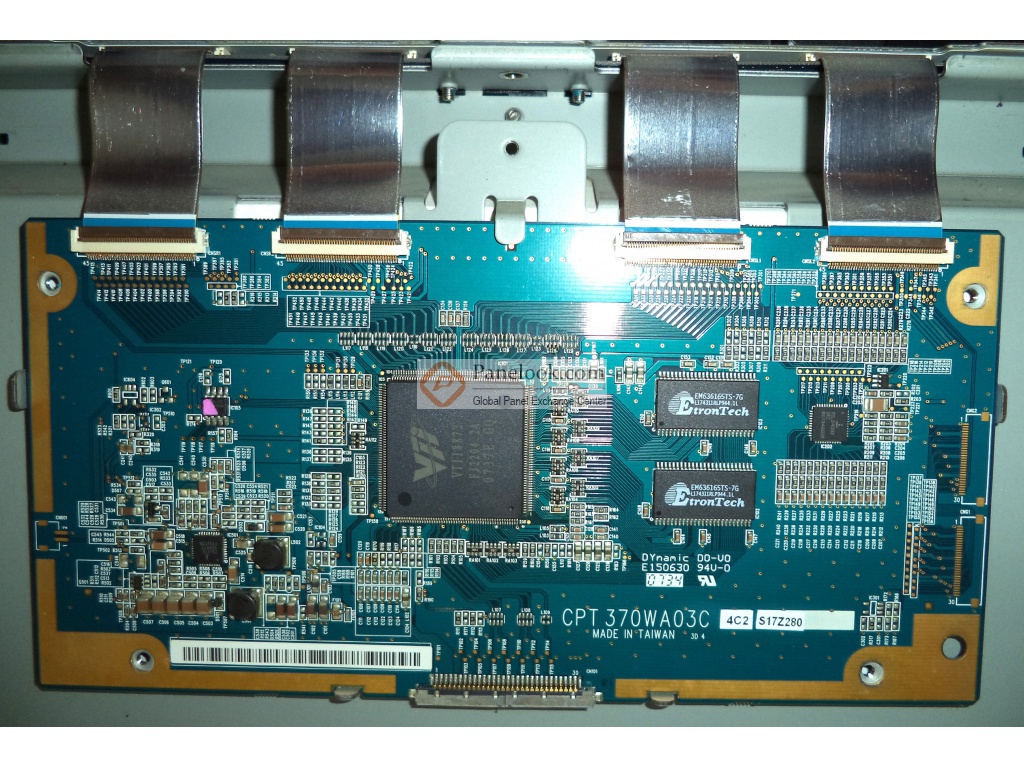

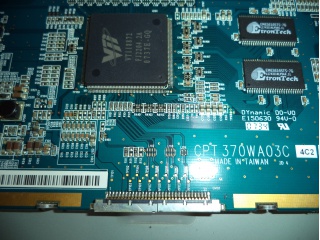

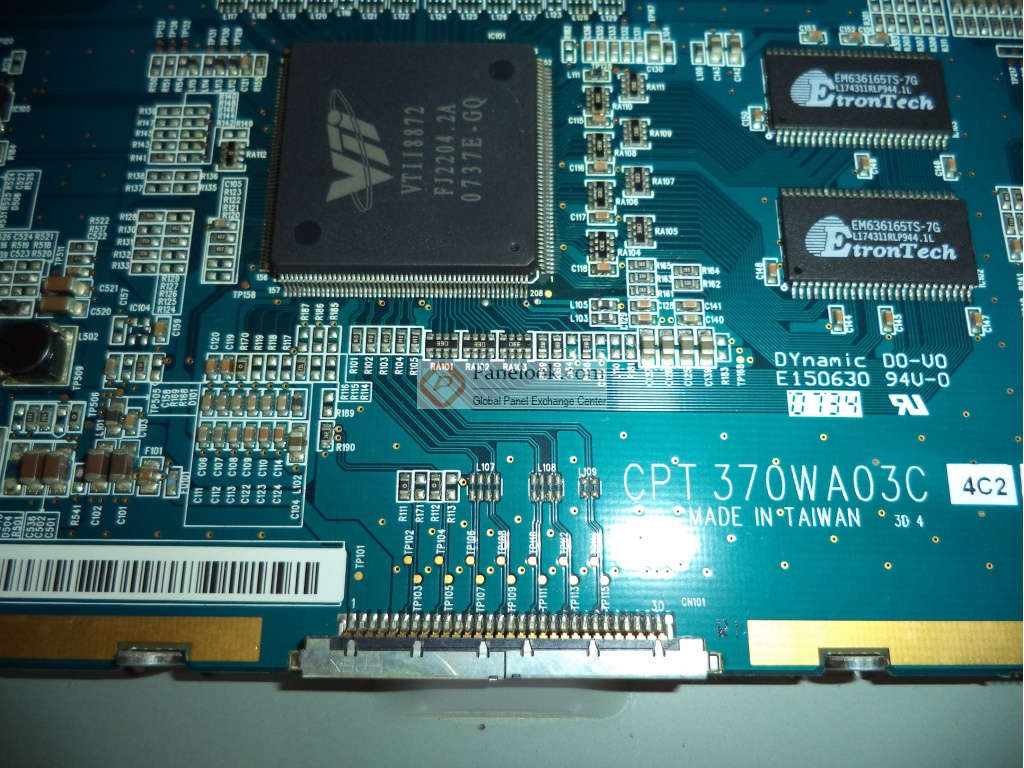

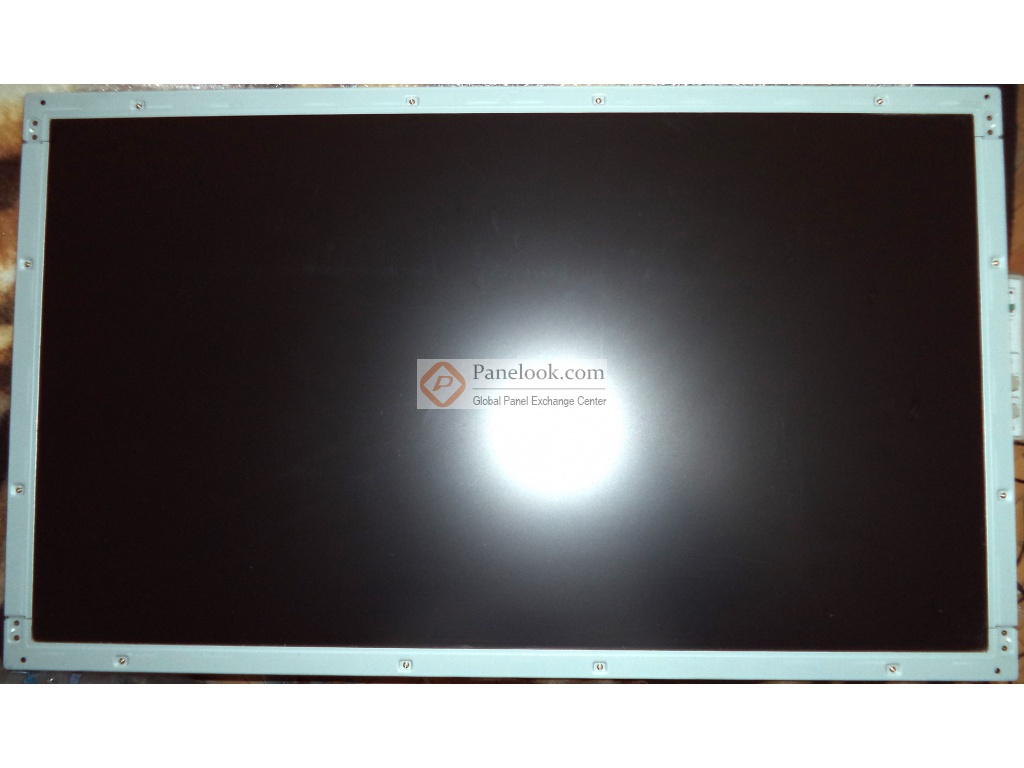

中华映管液晶模组CLAA370WA03图片

中华映管液晶模组CLAA370WA03综述

CLAA370WA03是中华映管股份有限公司 (中华映管，CPT) 推出的一款采用a-Si TFT-LCD技术的37英寸液晶模组产品，它装配有CCFL背光，含逆变器背光驱动，无触摸。根据中华映管 (CPT)于2006年4月13日发布的版本号为Ver3.0的产品规格书，CLAA370WA03显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为819.6×460.8 (宽×高) mm，可视尺寸为826.6×467.8 (宽×高) mm，外观尺寸为877×516.8 (宽×高)×56.3(厚) mm，表面处理为Hard coating (3H)，产品净重12.0Kgs (Typ.)。背光方面此产品采用了16 pcs CCFL发光的直下式光源，光源的使用寿命为50K小时，含逆变器。CLAA370WA03采用了LVDS (1 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用CLAA370WA03液晶模组，屏库®建议您向中华映管 (CPT)或其代理商了解关于CLAA370WA03的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2006年Q1量产，当前生产状态为已停产。目前CLAA370WA03在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年01月05日对此型号首次建立参数，并于2023年07月04日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它寿命大于5万小时，含逆变器等特征，此型号推荐使用于电视。

比较全部

中华映管 CLAA370WA系列型号

(共4个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
CLAA370WA01	中华映管	37"	液晶模组	1366×768	520	800:1	CCFL	LVDS
CLAA370WA02	中华映管	37"	液晶模组	1366×768	550	1000:1	CCFL	LVDS
CLAA370WA03	中华映管	37"	液晶模组	1366×768	500	1200:1	CCFL	LVDS
CLAA370WA03SC	中华映管	37"	液晶模组	1366×768	400	1200:1	CCFL	LVDS
